高精度一体光伏跟踪控制系统

光电式跟踪器的优点是技术简单，成本低。
但问题也不少,主要是：
1.受气候影响大，比如日出时刻是阴天，2个小时后出太阳，这时设备与太阳的夹角较大，光电设备找不到太阳,难以进入自动跟踪状态,造成设备“死机”情况。
2. 安装要求高，安装问题常会出现上午和下午的跟踪误差不一样的情况。
3. 对太阳高度角敏感，比如冬季正常工作的设备，到夏季会出现明显偏差，因此需要定期调整。

采用天文算法的跟踪器是太阳能光热常用的技术方案,特点是跟踪精度很高,运行维护简单,但技术门槛高,成本高.
因为光电跟踪问题较多,因此光伏系统也开始采用天文算法的跟踪器。

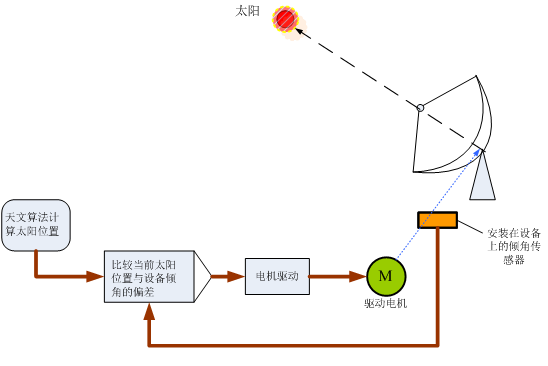

采用天文算法计算出太阳的位置及角度，同时通过倾角传感器测量太阳能设备的倾角，比较两个角度的误差，来控制电机正转或者反转，使设备精准地对准太阳。

合亚天文跟踪控制器

苏州合亚信息技术有限公司有多年光热跟踪器研发经验, 结合光伏跟踪特点,设计了超集成一体化太阳能跟踪控制器.这是当前:
性价比最高
使用最方便
结构最简单

合亚太阳能跟踪控制器的特点

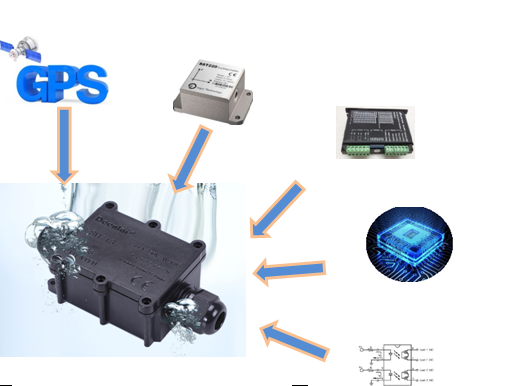

高集成度,内部集成了: GPS全球定位仪、大功率电机驱动芯片、倾角传感器和跟踪控制系统等；
体积小巧，全密封防水防尘，防紫外线,适于室外安装使用；
安装方便，最低配置只需接入电源、电机和限位开关6根电缆；
无需调试，将设备放置在太阳能支架上即可自动跟踪，无需任何调试！

这是完整的跟踪控制器
不是传感器

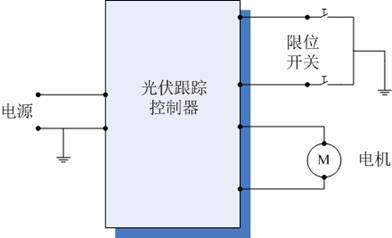

这是安装电气图
不是草图

性能

电源电压:? 直流12V-36V
电机电流:? 连续工作电流>15A
电机功率:? 连续工作功率>550W
跟踪精度:? 不受气候影响
A级 2.5度

B级 1.0度
C级 0.5度(定制)
环境温度: -25度…60度

光伏跟踪常见问题

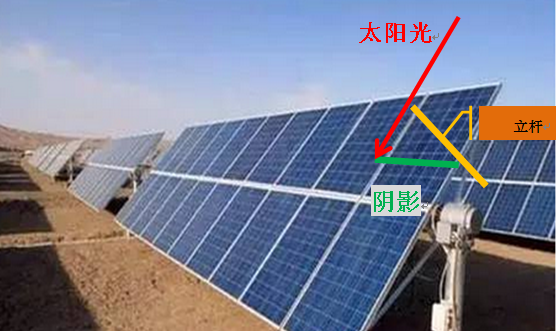

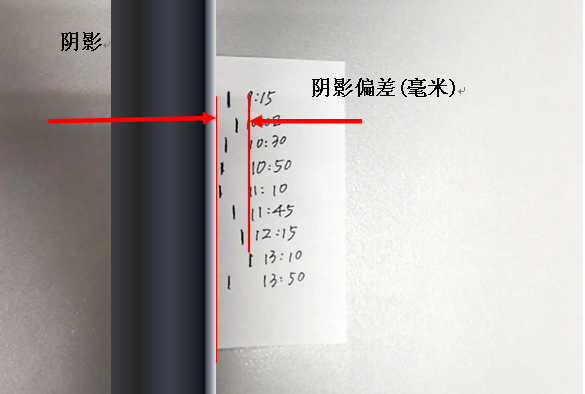

在阴影的地方贴个标签,用笔标记阴影的位置

计算偏差角度β

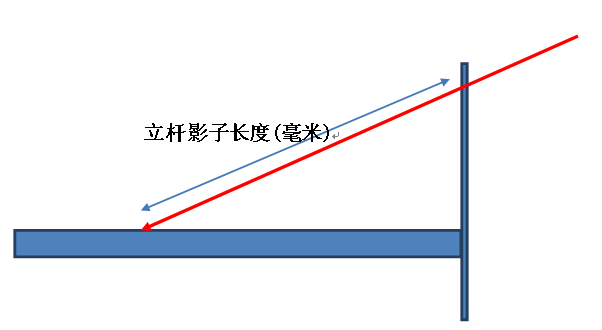

Tan(β) = 阴影偏差(mm) / 立杆影子长度(mm)
因此:
β= inv tan( 阴影偏差(mm) / 立杆影子长度(mm) )
比如: 立杆影子长度 = 60mm
阴影偏差 = 5mm
β = inv tan(阴影偏差(mm) / 立杆影子长度(mm))
= invtan( 5 / 60 )
= 4.76度
(大致相当于+-2.5度的跟踪精度)

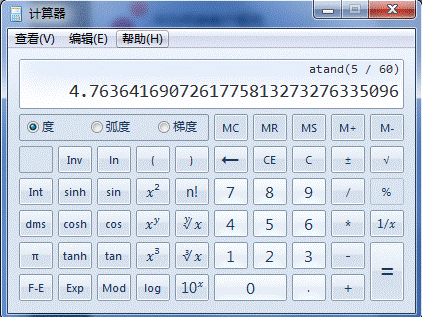

计算器截图如下:

电机启动的频繁与太阳跟踪精度有啥关系?

正常情况下,精度越高,电机启动越频繁.
比如,光伏设备从30度跟踪运行到150度,共跟踪120度;
如果跟踪精度是+-2度,那么至少,每4度电机要启动一次,因此120度需要启动120/4=30次;
如果是上午9点运行到下午4点共6小时,那么平均启动间隔时间是:
6小时*60分钟/30次=12分钟
如果跟踪精度高,启动频率还会提高;由于一天内太阳角度变化不是均匀的!所以电机启动间隔时间也是不一样的.
